MacBook Pro 13" Retina Display Ende 2013 Logic Board Einheit austauschen

Geschrieben von: Sam Goldheart

Kommentare: 5

MacBook Pro 13" Retina Display Ende 2013 Logic Board Einheit austauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

Keine Schätzung

Einleitung

Voraussetzung zum Ausbau des Logic Boards.

Werkzeuge

Schritt 1

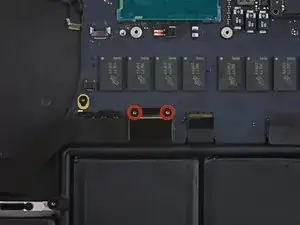

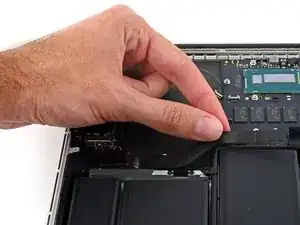

Entferne die beiden 2,1 mm Torx T5 Schrauben, welche die Halterung des Kabels zur I/O Karte am Logic Board befestigen.
Entferne die Halterung des Kabels zur I/O Karte.

Schritt 2

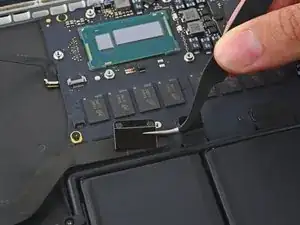

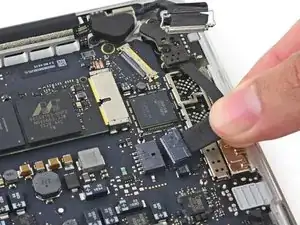

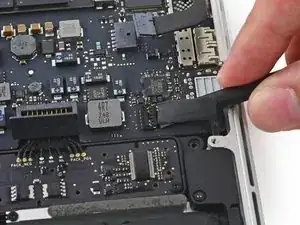

Lasse den Stecker der I/O Karte mit dem flachen Ende des Spudgers gerade aus seinem Sockel auf der I/O Karte herausspringen.
Achte darauf, dass du nur am Stecker hebelst, nicht am Sockel selbst. Du riskierst sonst, die I/O Karte zu beschädigen.

Schritt 3

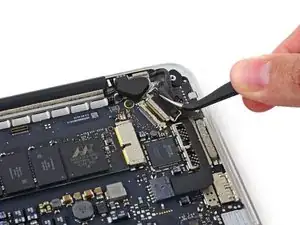

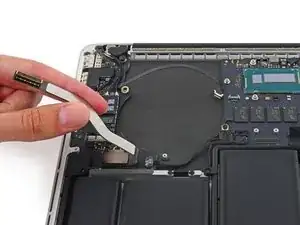

Hebe das Kabel zur I/O Karte and der Logic Board Seite hoch, um es aus dem Weg zu biegen.
Falte das Kabel nur an der gebogenen Stelle am Ende nahe der I/O Karte, damit es keinen Schaden nimmt.

Schritt 4

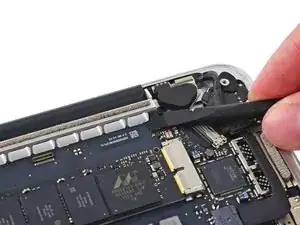

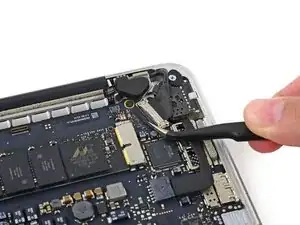

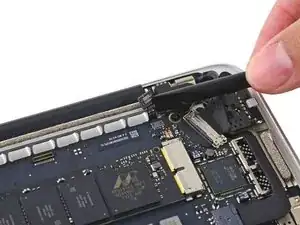

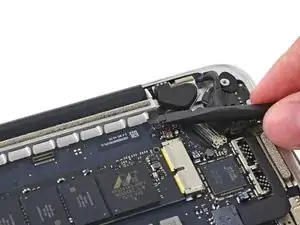

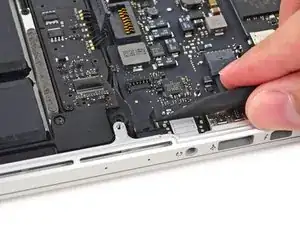

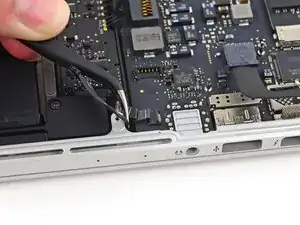

Hebe den Stecker zum rechten Lautsprecher mit der Spudgerspitze gerade aus seinem Sockel auf dem Logic Board.

Schritt 5

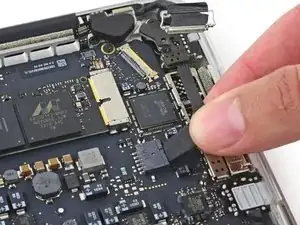

Drücke abwechselnd mit der Spudgerspitze auf beiden Seiten des Steckers der I/O Karte, um ihn so aus seinem Sockel auf dem Logic Board herauswandern zu lassen.

Having a hard time at this step. Any suggestions? it's just not walking out.

Moki - 06/01/17

Use your fingernails to pinch the sides of the clip inwards to release the connector. I couldn’t walk it out either, both sides needed to be pushed in simultaneously to pull it out of the socket.

maccentric - 20/10/19

Do not pull from the cables end. you will risk separating thin cables from connector head. Use spudger tip to push it out.

Macrepair SF - 29/04/20

Schritt 6

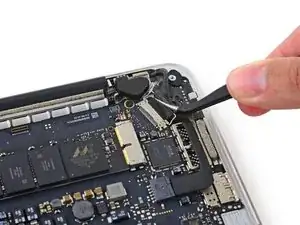

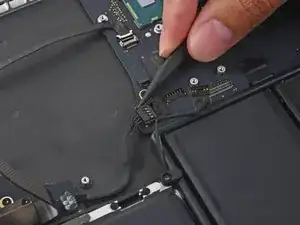

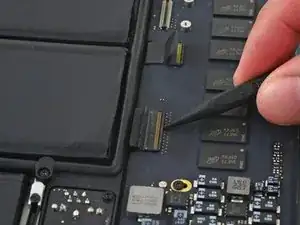

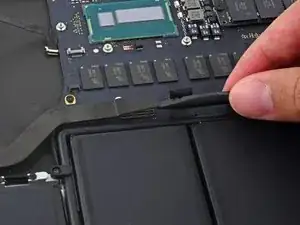

Löse das Kabel der Tastaturbeleuchtung mit dem flachen Ende des Spudgers und biege es nach oben, so dass der Weg zum Logic Board frei wird.

Schritt 7

Fasse die schwarze Plastiklasche und klappe den Displaykabelverbinder auf. Ziehe ihn dann gerade aus seinem Sockel auf dem Logic Board.

Schritt 8

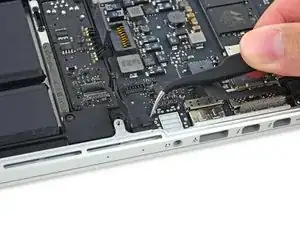

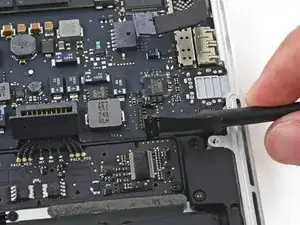

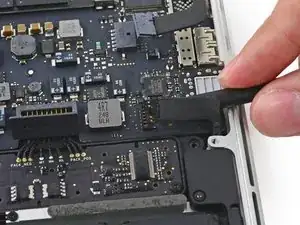

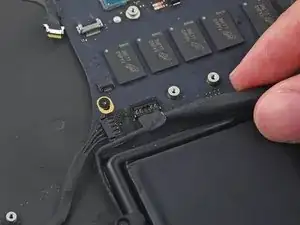

Ziehe vorsichtig den Stecker zur Platine der Gleichstromversorgung (DC-In) aus seinem Sockel auf dem Logic Board.

Schritt 9

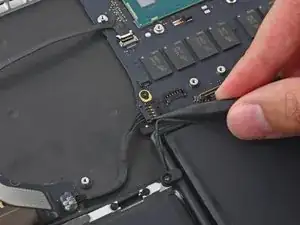

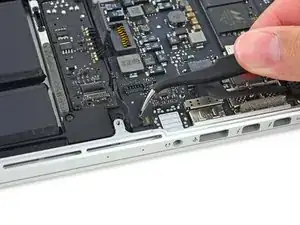

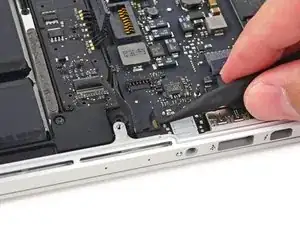

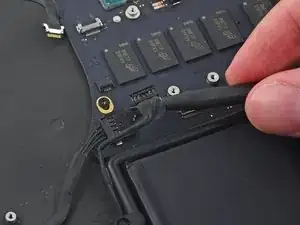

Zwänge das flache Ende des Spudgers unter das Kabel zum linken Lautsprecher nahe am Stecker und hebe es gerade aus seinem Sockel. Biege es dann aus dem Weg.

Schritt 10

Falls nötig, musst du jegliches Klebeband abziehen, welches den ZIF Verbinder am Mikrofonkabel bedeckt.

Schritt 11

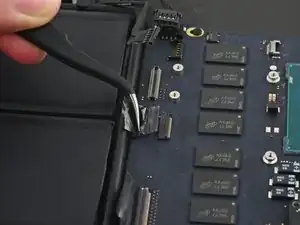

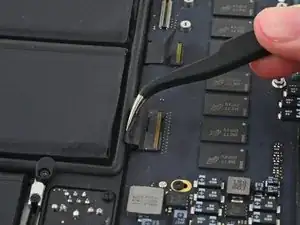

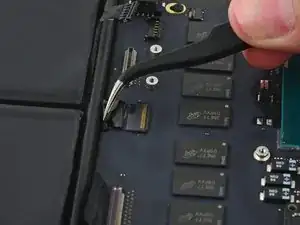

Klappe den Sicherungsbügel am ZIF Verbinder des Mikrofonkabels mit der Spudgerspitze hoch.
Ziehe das Mikrofonkabel aus seinem Sockel auf dem Logic Board.

Schritt 12

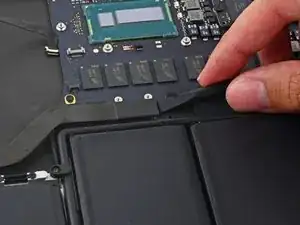

Falls nötig, musst du jegliches Klebeband abziehen, welches den Verbinder am Tastaturkabel bedeckt.

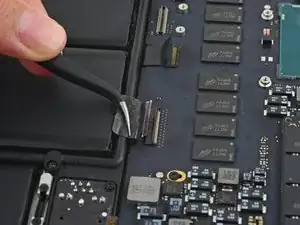

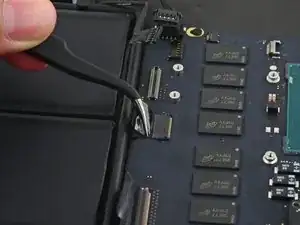

Klappe den Sicherungsbügel am ZIF Verbinder mit der Spudgerspitze hoch.

Schritt 13

Ziehe das Tastaturkabel gerade aus seinem ZIF Sockel auf dem Logic Board.

Schritt 14

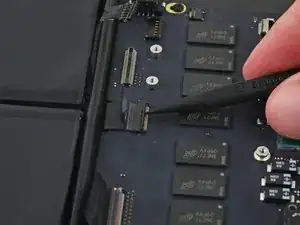

Falls nötig, musst du jegliches Klebeband abziehen, welches den Verbinder am Kabel zum Trackpad bedeckt.

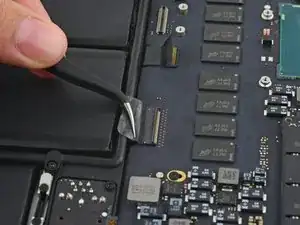

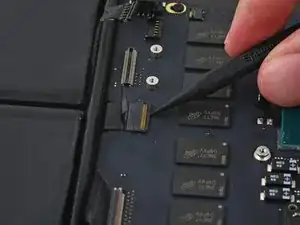

Klappe den Sicherungsbügel am ZIF Verbinder mit der Spudgerspitze hoch.

Schritt 15

Ziehe das Flachbandkabel zum Trackpad gerade aus seinem Sockel auf dem Logic Board.

I didn’t pay enough attention when I pulled the ribbon cable out, so trying to figure out how to reattach it was quite challenging for me. After searching unsuccessfully for videos/instructions on how to reattach, I finally figured out that the ribbon cable goes UNDER the black plastic part of the socket (closest to the ribbon), and then you push the little tab down to hold it in place. Hope this helps others who are struggling with this part. Otherwise, this was an amazing tutorial, and saved my macbook…

CRI -

Schritt 16

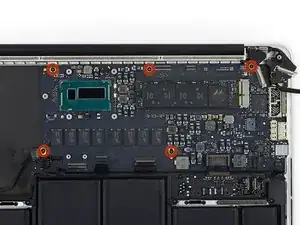

Entferne die fünf 3,5 mm Torx T5 Schrauben, welche das Logic Board am oberen Gehäuse befestigen.
Beim Zusammenbau musst du zuerst die fünf Schrauben lose eindrehen und das Logic Board ausrichten. Ziehe dann die Schrauben gleichmäßig fest.

Schritt 17

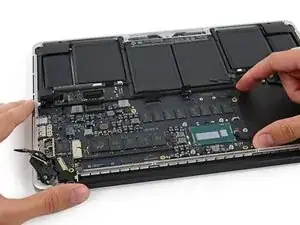

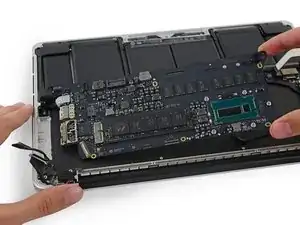

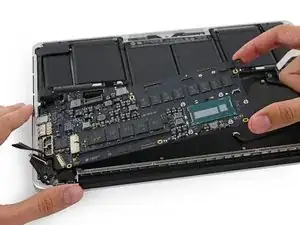

Hebe das Logic Board am Prozessorende etwas hoch und ziehe es in Richtung des Ausschnitts für den Lüfter. So kommen die Anschlüsse an der Kante zum oberen Gehäuse frei.
Entferne das Logic Board.
Achte beim Zusammenbau darauf, dass die Kabel zur Tastatur, zur Tastaturbeleuchtung, zum MagSafe und zum Mikrofon nicht unter dem Logic Board eingeklemmt werden.
Achte auch darauf, dass du die EMI Metallfinger der Anschlüsse unter die Seite des Gehäuses schiebst, nicht darüber.

Abschluss

Um dein Gerät wieder zusammenzusetzen, folge den Schritten in umgekehrter Reihenfolge.
