Sony Xperia Z3 Display Grundständige Anleitung

Geschrieben von: Dominik Schnabelrauch

Kommentare: 5

Sony Xperia Z3 Display Grundständige Anleitung

Schwierigkeitsgrad

Sehr schwierig

Schritte

Zeitaufwand

1 Stunde

Einleitung

Grundständige Anleitung für das Display.

Werkzeuge

Ersatzteile

Schritt 1

Erhitze die Rückabdeckung deines Sony Xperia Z3, um den darunterliegenden Klebstoff zu lösen.

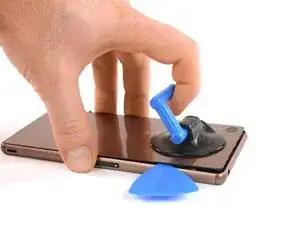

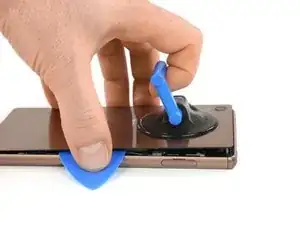

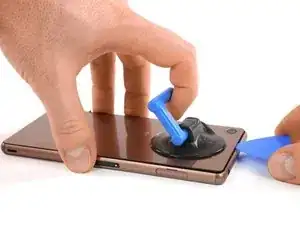

Hebe die Rückabdeckung mit einem Saugnapf an, damit ein Schlitz zwischen Rückabdeckung und Mittelrahmen entsteht.

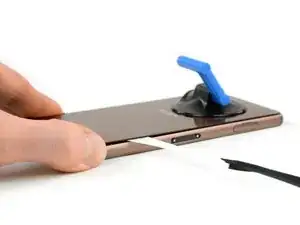

Bewege vorsichtig ein Plektrum in dem Schlitz entlang um die Ecken herum und entlang der Seiten des Smartphones, um den Klebstoff zu trennen.
Führe das Plektrum nicht zu tief ein, sonst könntest du kleine Komponenten innerhalb des Telefons beschädigen.

How hot (how many C) should the iOpener be? I think it would be safer / more accurate to heat the iOpener in an oven with accurate temperature control.

Magnus Myklebost - 19/04/17

Careful here. The back cover cracked in two places. Once when I exerted pressure with the suction handle, and in the corner when moving the pick around the edges- even though I was very gentle. The battery was adhered firmly to the back cover.

Joseph Doyle - 22/02/18

I cracked the back cover instantly. Make sure to buy a spare one before opening!

raffaelecaroppo - 22/06/18

Schritt 2

Zwei Klebestreifen in der Mitte des Smartphones halten die Rückabdeckung fest. Du musst sie entfernen, um das Telefon zu öffnen.
Nachdem der Kleber von den Kanten gelöst ist, hebe die die Rückabdeckung an.

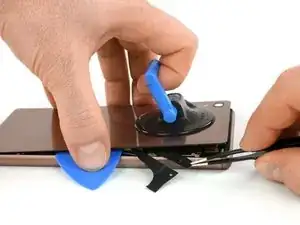

Nutze eine Pinzette, um die zwei schwarzen Streifen, die an dem Kleber befestigt sind, zu greifen.Aber ziehe noch nicht.

Careful during this bit. My old Z3 back cover couldn’t take it and split into lots of pieces (probably weakened over the years!). Just order a replacement for £3 off ebay before doing it ;-)

Bruce Wiggins - 28/07/18

Merci pour ce tuto. Excellente procédure. Travaux réalisés en 20 minutes sans aucun problème. Attention: au remontage, il n'y a plus d'adhésif sur la batterie, la coque arrière peut éventuellement tomber. Je ne l'ai pas fait mais il faut peut-être mettre un petit double face sur la batterie.

Patrick Prel -

Schritt 3

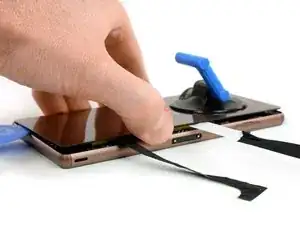

Ziehe die beiden Klebestreifen vorsichtig und parallel zur Rückabdeckung heraus.
Falls die Klebestreifen reissen, nutze eine Plastikkarte, um die Rückabdeckung vorsichtig abzulösen. Erhitze den Kleber mit einem iOpener oder einem Fön, falls notwendig.

Schritt 4

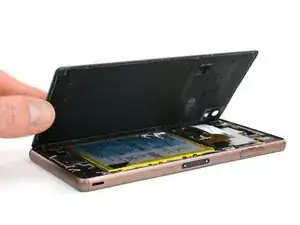

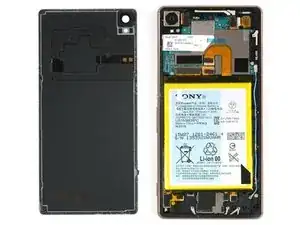

Nachdem du die Klebestreifen entfernt hast, hebe die Rückabdeckung an und nimm sie heraus.

Schritt 5

Trenne die Verbindung des Akku-Flachbandkabels.

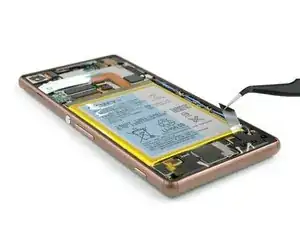

Nutze eine Pinzette, um den Klebestreifen an der unteren Kante des Akkus abzuziehen.

Schritt 6

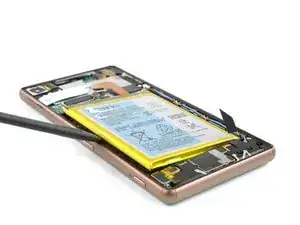

Setze einen Spudger links im Handy zwischen Akku und Rahmen ein, um die Batterie herauszuhebeln.
Sei vorsichtig mit dem Spudger - unter dem Akku befinden sich Kabel!
Nimm den Akku heraus.

Schritt 7

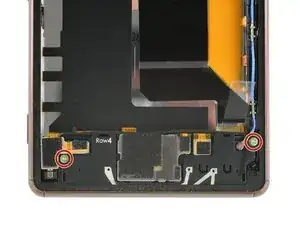

Löse die beiden #00 Kreuzschlitzschrauben.

Schritt 8

Löse das Antennenkabel mit einer Pinzette.

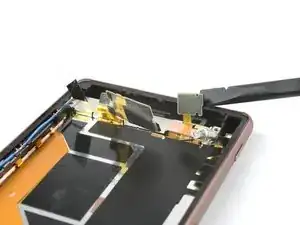

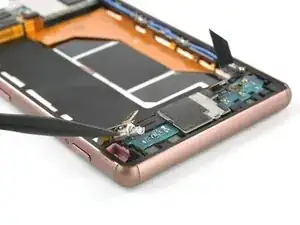

Löse das Flachbandkabel zum Motherboard und zum Vibrationsmotor mit einem Spudger.

Schritt 9

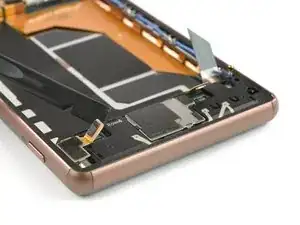

Entferne die Abdeckung der Lautsprechereinheit.

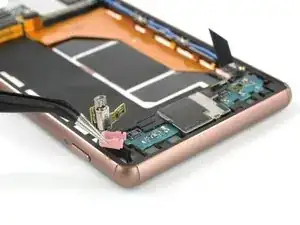

Ziehe den Vibrationsmotor mit einem Spudger heraus und entferne die Dichtung mit einer Pinzette.

Schritt 10

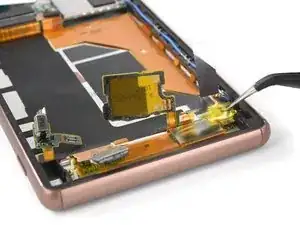

Löse den Kleber der Lautsprechereinheit mit einer Pinzette.

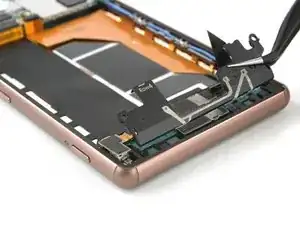

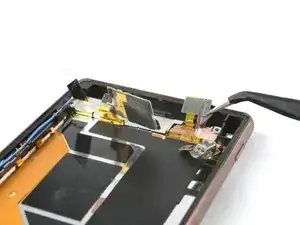

Ziehe die Metallklemme am oberen Ende der Lautsprechereinheit mit einer Pinzette ab und entferne sie.

Schritt 11

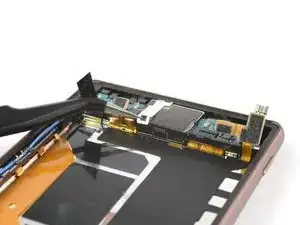

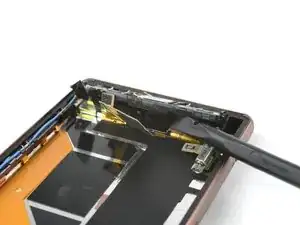

Hebe mit einem Spudger das Hauptflachbandkabel, das über der Lautsprechereinheit liegt.
Achte darauf, den Lautsprecher nicht zu beschädigen. Das Flachbandkabel ist angeklebt und ein bisschen klebrig.

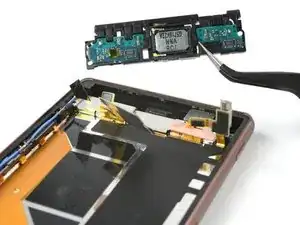

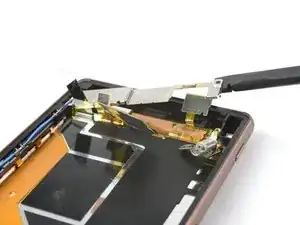

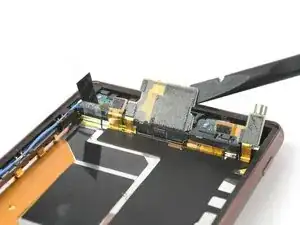

Hebe die ganze Lautsprechereinheit mit einem Spudger nach oben und entferne sie.

Schritt 12

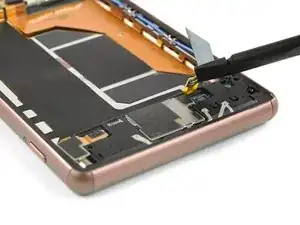

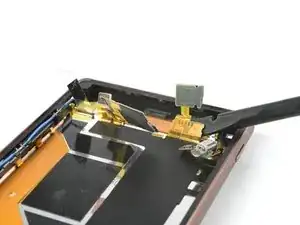

Hebe das Ende des Hauptflachbandkabels mit einem Spudger nach oben.

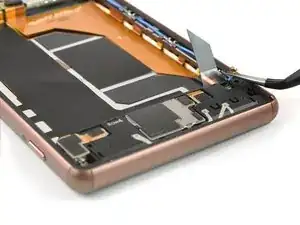

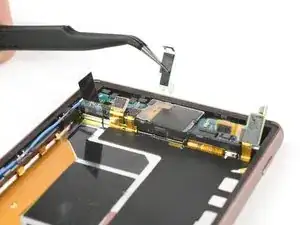

Entferne die bronzene Folie über dem Anschluss zum Hauptflachbandkabel mit einer Pinzette.
